抗ウイルス性・光触媒加工材料（JIS R 1756/ 可視光）

概要

　光触媒を含む抗ウイルス加工材料の抗ウイルス性を、実使用環境に近い条件で評価します。ここでは「JIS R 1756 ファインセラミックス – 可視光応答形光触媒材料の抗ウイルス性試験方法 – バクテリオファージQβを用いる方法」を紹介します。

試料の種類によって2種類の方法を使い分けます。

試験方法 試料の種類 試料の形状
フィルム密着法 光触媒抗ウイルス加工を施した平板状材料 平板状、厚さ10mm以内
ガラス密着法 光触媒抗ウイルス加工を施した繊維状材料 ガラスで密着できる厚さ（厚すぎる場合試験不可）

ウイルス：両方法ともバクテリオファージQβを用います。


可視光照射条件

　シャープカットフィルターA（400nm以下をカット）またはB（380nm以下をカット）を装着し、500±25 lx（または100±5 lx～3000±150 lxに変更可）で照射します。


試験方法
フィルム密着法
対象製品
  • タイル
  • プラスチック製品
試験方法

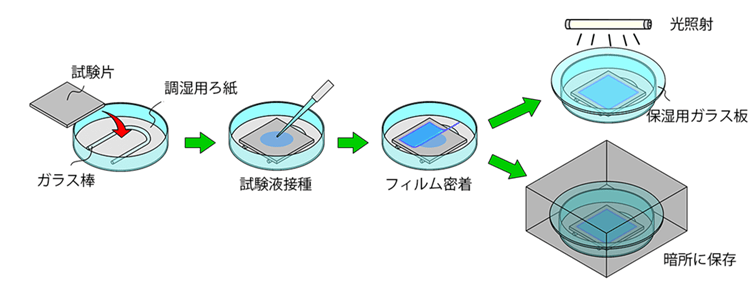

  1. シャーレに調湿用ろ紙を置き、滅菌水を適量入れます。
  2. 調湿用ろ紙の上にガラス棒を置き、50±2mm角の試験片をガラス棒の上に設置します。試験片は、加工品及び無加工品ともに実施します。
  3. 0.15mLの試験液を試験片に滴下し、滴下面に40±2mm角の密着フィルムで被覆します。
  4. シャーレを保湿用ガラスで覆い、25±3℃環境下で可視光を4時間照射します。
  5. 4項とは別に、1～3項の操作をしたシャーレを25±3℃環境下で暗所に4時間保管します。
  6. 試験片上の試験液を洗い出し、感染価を測定し抗ウイルス活性値を以下の通り算出します。


可視光放射条件F-Lで光照射した光触媒抗ウイルス加工材料による抗ウイルス活性値（VF-L）
VF-L=log(BF-L/A)-log(CF-L/A)=log(BF-L/CF-L)

F：シャープカットフィルターの種類（A又はB）

L：可視光放射照度(lx)

A：無加工試験片の接種直後の3個の試験片の感染価の平均値（pfu）

BF-L：無加工試験片を可視光放射条件F-Lで光照射した後の3個の試験片の感染価の平均値（pfu）

CF-L：可視光形光触媒抗ウイルス加工した試験片を可視光放射条件F-Lで光照射した後の3個の試験片の感染価の平均値（pfu）


光触媒抗ウイルス加工材料の光照射による抗ウイルス活性値（ΔV）

ΔV=log(BF-L/CF-L)-[log(BD/A)-log(CD/A)]=log(BF-L/CF-L)-log(BD/CD)
BD：無加工試験片を暗所に保存した後の３個の試験片の感染価の平均値（pfu）
CD：可視光形光触媒抗ウイルス加工した試験片を暗所に保存した後の３個の試験片の感染価の平均値（pfu）


注）pfu（Plaque Forming Unit）：一定容量当たりのプラークを形成できるウイルス粒子の数を表す単位

試験結果の見方

　JIS R 1756による試験結果の基準値は下表の通りです。

規格 基準値

光触媒工業会

（PIAJ製品認証マーク）

VF-L≧2.0

⊿V≧0.3
ガラス密着法
対象製品
  • 生地
  • 繊維製品
試験方法

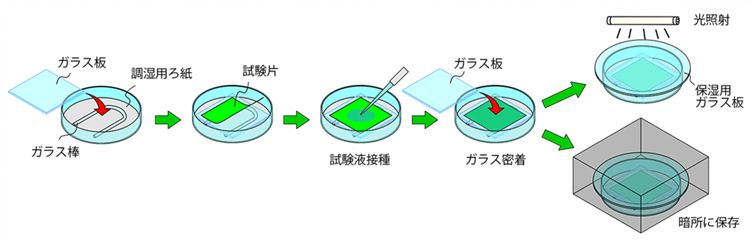

  1. シャーレに調湿用ろ紙を置き、滅菌水を適量入れます。
  2. 調湿用ろ紙の上にガラス棒を置き、その上に55～60mm角のガラス板を載せます。
  3. 50±2mm角の試験片をガラス板の上に設置します。試験片は、加工品及び無加工品ともに実施します。
  4. 0.15mLの試験液を試験片に滴下し、滴下面にガラス板をかぶせ密着します。
  5. シャーレを保湿用ガラスで覆い、25±3℃環境下で規定する可視光を4時間照射します。
  6. 5項とは別に、1～4項の操作をしたシャーレを25±3℃環境下で暗所に4時間保管します。
  7. 試験片上の試験液を洗い出し、感染価を測定し抗ウイルス活性値を以下の通り算出します。


可視光放射条件F-Lで光照射した光触媒抗ウイルス加工材料による抗ウイルス活性値（VF-L）
VF-L=log(BF-L/A)-log(CF-L/A)=log(BF-L/CF-L)

F：シャープカットフィルターの種類（A又はB）

L：可視光放射照度(lx)

A：無加工試験片の接種直後の3個の試験片の感染価の平均値（pfu）

BF-L：無加工試験片を可視光放射条件F-Lで光照射した後の3個の試験片の感染価の平均値（pfu）

CF-L：可視光形光触媒抗ウイルス加工した試験片を可視光放射条件F-Lで光照射した後の3個の試験片の感染価の平均値（pfu）


光触媒抗ウイルス加工材料の光照射による抗ウイルス活性値（ΔV）

ΔV=log(BF-L/CF-L)-[log(BD/A)-log(CD/A)]=log(BF-L/CF-L)-log(BD/CD)
BD：無加工試験片を暗所に保存した後の３個の試験片の感染価の平均値（pfu）
CD：可視光形光触媒抗ウイルス加工した試験片を暗所に保存した後の３個の試験片の感染価の平均値（pfu）


注）pfu（Plaque Forming Unit）：一定容量当たりのプラークを形成できるウイルス粒子の数を表す単位

試験結果の見方

　JIS R 1756による試験結果の基準値は下表の通りです。

規格 基準値

光触媒工業会

（PIAJ製品認証マーク）

VF-L≧2.0

⊿V≧0.3
コラム

光触媒って？

　光触媒は、光を吸収して活性化し、有機物を分解するなどの機能を持った材料です。基材に光触媒材料を担持・塗布することで、大気・水質浄化、脱臭、防汚、抗菌防臭、抗ウイルスなどの効果を発揮します。
