破裂強さ試験（JIS L 1096/ ISO 13938-1）

概要

　「破裂強さ試験」とは、「編地の破裂に対する強さ」を評価するものです。



　繊維製品は縫製工程や製品としての消費過程で、引張り、曲げ、圧縮、ねじりなどの種々の外力を受けます。そのため、これらの力に対するある程度の抵抗力が必要となります。この抵抗力を力学的に評価するのが物性試験です。その一つに「破裂強さ」があります。



　着用の際に強い力が加わり、カーディガンなどの編地が破裂（パンク）してしまったことはありませんか？これは、編地の地組織の物理的な強さが弱く、加わった力の作用で編目が破裂してしまったからです。


試験対象品
  • 編物の繊維製品
  • 不織布
試験方法
JIS L 1096 A法（ミューレン形法）
試験方法

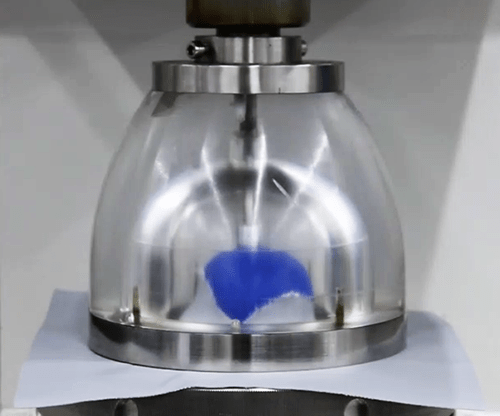

試験には、破裂試験機を使用します。

  1. 破裂試験機の台座にリング状のクランプで試験片を固定します。この台座には中央に穴があり、油圧でゴム膜が突出する仕組みになっています。
  2. 圧力を加えていくと、ゴム膜が膨らんでいきます。
  3. このとき試験片はクランプで固定されていますので、試験片に力が加わりやがて編目を突き破ります。これが、ゴム膜が試験片を突き破る強さ（圧力）となります。
  4. また、破断時のゴム膜だけの強さも測定します。
  5. ゴム膜が試験片を突き破る強さから、ゴム膜だけの強さを引いた値が「破裂強さ」の値となります。
　 　

ゴム膜が試験片を突き破る強さが490kPa、破断時のゴム膜だけの強さが60kPaの場合、計算式は 490-60=430kPaとなります。

（kPaはキロパスカルと読み、圧力を表す単位です）

試験結果例
試験項目 試験結果
破裂強さ（kPa） 430
試験方法：JIS L 1096 A法（ミューレン形法）
試験結果の見方
衣料品の一般的な目安値は、薄地編物で300kPa以上、厚地編物で400kPa以上となります。
JIS L 1096 附属書M/ISO 13938-1
概要
　生地などが破裂するときの強度（圧力）を測定します。破裂試験機は液圧を定速加圧可能な装置を用います。
試験方法
  1. 試験片を破裂試験機のクランプ（試験面積：50cm2）に装着します。
  2. 試験片がダイヤフラム（ゴム膜）により、20±5秒で破裂するよう定量加圧値（100cm3/分～500cm3/分）を調整します。
  3. 調製した定量加圧値により、試験片が破裂するまで加圧し、破裂圧および破裂時の高さを測定します。
  4. 試験片がない同一条件で、ダイヤフラムを試験片破裂時の高さまで膨らせ、その時のダイヤフラム圧を測定します。
  5. 次式にて破裂強さを求めます。

    破裂強さ（kPa）＝試験片が破裂した圧力（kPa）－ダイヤフラム圧（kPa）
試験結果例
試験項目 試験結果
破裂強さ 47.0kPa
試験方法： 　 ISO 13938-1（液圧法）
　 　 試験面積；50cm2
　 　 加圧流量；500cm3/min
