接触冷感性試験（JIS L 1927）

概要

　人がものに触れた時、それぞれが同じ温度であるにもかかわらず、鉄などの金属は「冷たい」、ウール等の衣服は「暖かい」と感じます。 このような皮膚感覚を「接触冷感」や「接触冷温感」とよびます。

熱吸収速度


試験対象品
  • シャツ
  • スポーツウェア
  • 肌着類
  • 寝装品類
  • タオル
試験方法
JIS L 1927
試験方法
  1. 室温と試料(測定台)を同じ温度に設定します。
  2. 室温の+10℃（ΔT＝10℃）に加熱した測定部を試料に接触させます。
  3. 接触初期の熱源板の温度を測定し、熱流束を算出します。算出した熱流束の極大値（W/cm2）をqmaxとします。

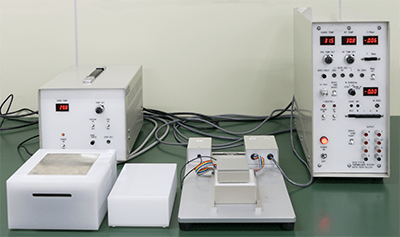

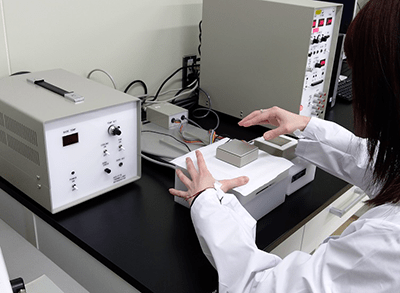

接触冷感性試験機 　 試験の様子
試験結果例
試験項目 試験結果
接触冷感性
最大熱流束(qmax)		 対照品 0.073 W/cm2
加工品 0.125 W/cm2
試験方法： JIS L 1927
測定面：裏面
試験結果の見方

　数値が大きいほど、接触冷感性があることになります。JIS L 1927では、qmax：0.100 W/cm2以上であれば接触冷感性の性能を有するとしています。

KES法
試験方法
　試験方法はJIS法とほぼ同じです。試験条件として、室温の+10℃（ΔT＝10℃）に加えて室温の+20℃（ΔT＝20℃）を選択することが可能です。
試験結果例
試験項目 試験結果
接触冷感性
最大熱流束(qmax)		 対照品 0.184 J/cm2･sec
加工品 0.206 J/cm2･sec
試験方法： 精密迅速熱物性測定装置
(KES-F7,サーモラボⅡ型)使用
試験室の温湿度：20℃、65%RH
温度検出器と試験片の温度差：20℃
測定面：裏面
