熱伝達性（火炎ばく露）（ISO 9151・JIS T 8021）

概要

　消防隊員が着用する防火服や高温環境下で使用する熱防護服は、熱から身体を守る重要な役割を果たします。熱源の1つとして、「火炎」があります。火炎にばく露される環境で着用する防護服に対しては、火炎に対する熱の伝わりにくさ（熱伝達性）が重要な評価項目とされています。

　当センターでは、「熱伝達性試験（火炎ばく露）：ISO 9151（JIS T 8021）」を行っています。


目的
　この試験は、防護服に使用される材料が、火炎にばく露された時の熱伝達性を評価します。着用中の防護服が火炎に短時間ばく露された時、熱が伝わりにくければ、火傷を負うリスクが低くなります。
試験対象品
  • 消防服
  • 防火服
  • 熱防護服
  • 防火手袋
試験方法
ISO 9151（JIS T 8021）
試験方法

ISO 9151：

Protective clothing against heat and flame — Determination of heat transmission on exposure to flame
JIS T 8021：

熱及び火炎に対する防護服－火炎ばく露による熱伝達指数測定法


　水平方向に防護服材料を固定し、下方から防護服材料の表面にガスバーナーで80kW/m2の火炎を与えます。防護服材料の裏面（肌側）に設置したセンサーで、温度上昇を計測します。計測した温度上昇データを基に、規定の温度上昇（24℃上昇や12℃から24℃上昇）までの時間（熱伝達指数）を求めます。


　

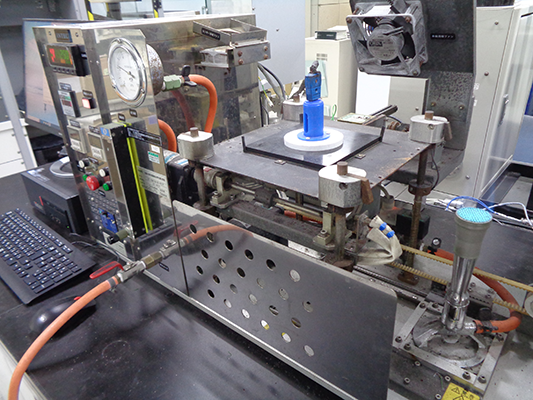

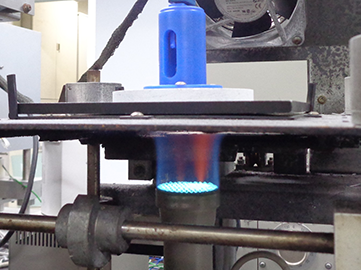

熱伝達性（火炎ばく露）試験装置 火炎ばく露の様子
試験結果例
試験項目 試験結果 試験方法
熱伝達性
（火炎ばく露）		 RHTI24 25

JIS T 8021

洗濯処理：未処理
RHTI24-HTI12 8

RHTI24：熱量計が24℃まで上昇した時間

RHTI24-HTI12：熱量計が12℃から24℃まで上昇した時間

試験結果の見方
　熱伝達指数（RHTI）の値が大きいほど、熱の伝わりが遅い（火傷を負うリスクが低い）ことになります。
補足

　ISO 9151（JIS T 8021）は、熱伝達性（火炎ばく露）の試験方法が規定されていますが、この試験方法を引用した製品規格（基準値）は次の通りです。


  • ISO 11612（JIS T 8129）　熱及び火炎に対する防護服
  • ISO 11613　建物火災で建物侵入をする隊員をサポートする部隊用の防火服
  • ISO 11999-3　建物火災で建物侵入をする隊員用の防火服
  • ISO 11999-4　建物火災で建物侵入をする隊員用の防火手袋
  • 消防隊員用個人防火装備に係るガイドライン
