熱分析

概要
 試料を加熱または冷却した際に起こる物理変化を測定します。
目的

 材料の物性(融解温度、ガラス転移温度、結晶化温度など)の評価のほか、昇華、蒸発、熱分解、脱水等の重量変化や熱収縮のような形状変化の測定も可能です。
 熱分析は、材料の基礎研究や開発に用いられるだけでなく、材料の同定、熱安定性の評価などにも用いられます。


各分析手法と測定対象

名称 測定対象
DSC

示差走査熱量測定

Differential Scanning Calorimetry

熱量
DTA

示差熱分析

Differential Thermal Analysis

温度
TG (TGA)

熱重量測定

Thermo Gravimetry(Thermo Gravimetry Analyzer)

重量
TMA

熱機械分析

Thermomechanical Analyzer

長さ




各分析手法と測定対象

現象/物性 分析手法
DSC DTA TG TMA
融解
ガラス転移
結晶化
硬化・重合
昇華、蒸発、脱水
熱分解
熱膨張、熱収縮
熱履歴
比熱容量

〇:可能 △:試料や目的により可能


注)

融解:固体が液体に変わる現象。融解する温度を融点という。

ガラス転移:溶融状態にある物質を急激に冷却した時に流動性のないガラス状の固体(非晶質固体)になること。

結晶化:液体や非晶質個体が周期的な原子配列をもつ固体物質に変化する現象。

熱履歴:材料が受けた成形時の温度や冷却スピード、材料の再利用、使用環境温度などの温度変化の履歴。


試験対象品
  • 繊維
  • フィルム
  • プラスチック
  • ガラス繊維
DSC/ DTA(ISO 3146・JIS K 7121)
概要

 DSC/ DTA(示差走査熱量測定/ 示差熱分析)では、融解、ガラス転移、結晶化や硬化・重合反応の状態の観測、熱履歴の違いの比較などが測定できます。DSCでは、さらに比熱容量も測定可能です。

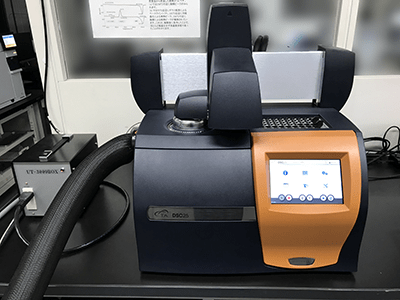

DSC装置 TG-DTA装置
補足

大阪事業所 環境化学分析ラボ では、DSCにてPCM(相変化物質)についての試験も実施しております。


PCM素材確認試験の詳細は こちら

TG(ISO 7111・JIS K 7120)
概要

 TG(熱重量測定)では、昇華、蒸発、脱水、熱分解等に伴う重量変化を測定できます。DTAとTGを同時に測定するTG-DTAが普及しています。

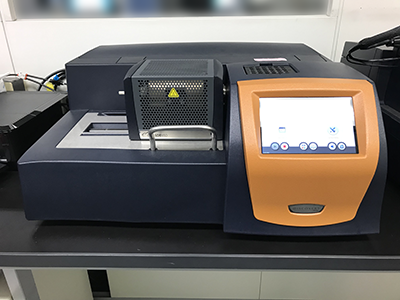

TG-DTA装置
TMA(JIS K 7196)
概要

 TMA(熱機械分析)では、試料に一定の荷重加えながら温度を変化させたときの試料寸法の変化を測定します。

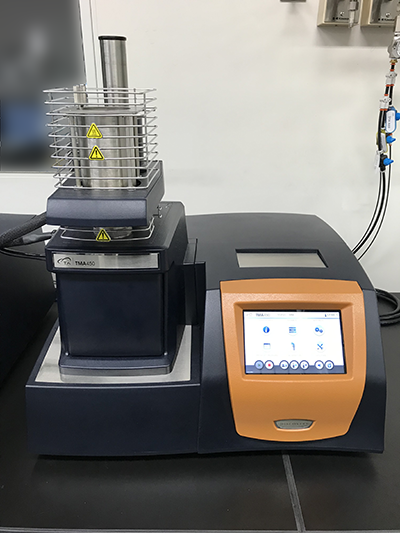

TMA装置
