衝撃吸収材や人工芝などの耐衝撃性（衝撃吸収性）

概要
　当センターでは、遊具設置面の衝撃吸収材や、人工芝・ゴムチップ弾性舗装材などのスポーツ表層面に対する衝撃吸収性試験を実施しています。公園などの遊具は、コンクリートやアスファルトなどの硬い設置面を避け、必要に応じて衝撃吸収材を使用するなど、落下衝撃の緩和の配慮が必要です。 また、ラグビー、サッカーなどの人工芝ピッチでは、プレー中の選手の転倒への配慮が必要です。安全・安心の観点から、衝撃緩和・衝撃吸収性能は、 近年ますます需要が高まっています。 衝撃吸収性を評価する代表的な試験方法として、EN 1177、EN 14808、AAA method があります。 これらの試験方法は、各種スポーツ団体で採用されています。
試験方法 採用している主な団体 (*1)
EN 1177

World Rugby（ワールドラグビー）

JRFU（日本ラグビーフットボール協会）
EN 14808 World Athletics(世界陸連)
FIBA（国際バスケットボール連盟）
AAA method

FIFA（国際サッカー連盟）
World Rugby（ワールドラグビー）

FIH（国際ホッケー連盟）

JFA（日本サッカー協会）

JRFU（日本ラグビーフットボール協会）

JHA（日本ホッケー協会）

JAAF（日本陸上競技連盟）


(*1)2019 年 4 月現在。カケンは、JFA、JRFU、JHA、JAAF の競技場人工芝の指定検査機関です。


試験対象品
  • 人工芝
  • ゴムチップ弾性舗装材
  • 衝撃吸収材
試験方法
EN 1177　プレイグラウンドの表層面の衝撃吸収性－危険落下高さの測定
試験方法

　EN 1177 は、HIC(*2) 値の測定によって、表層面の危険落下高さ ( 限界安全高さ ) を求める試験です。
統計上の有効なデータ分析に基づいて、「HIC=1000」は脳障害をもたらさないであろう上限値とされています。

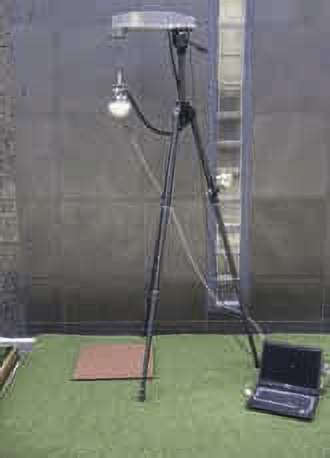

　直径 160mm、質量 4.6kg の半球状ヘッドモデルを任意の高さから落下させ、時間／加速度の軌跡から、公式によってHIC 値を計算します。落下高さを上げながら、HIC=1000 を超える高さまで試験を実施し、HIC=1000 に相当する危険落下高さ（メートル）を求めます。
　World Rugby、JRFU の競技場人工芝性能基準では、危険落下高さは 1.3m 以上とされています。

(*2)HIC とは、Head Injury Criterion の略で、以下の公式に従って計算された、落下を原因とする頭部障害基準のことをいいます。
補足

　HIC は、遊具設置面や、人工芝ピッチなどでの、落下・転倒時の頭部障害の可能性を予測するための指標

となります。国土交通省の「都市公園における遊具の安全確保に関する指針（改訂版）」では、遊具設置面の

衝撃吸収性能の参考値の一つとして、HIC 値を計測することが望ましいとされています。

EN 14808　スポーツ表層面の衝撃吸収性
試験方法

　EN 14808 は、通称 Berlin 法とも呼ばれ、表層面上に落下する物体の衝撃を低減する能力を測定します。表層面に置いたバネ上に、質量 20kg の錘を 55mm の高さから落下させ、表層面にかかる最大の力を記録します。

　この力に対して、コンクリート面で同様に測定した最大の力との減少の割合から、衝撃吸収性(%)を求めます。各種スポーツ団体では、各競技で使用する表層面の特性に応じて、以下のようなフィールドテスト基準値を設けています。


World Athletics(世界陸連)：35-50％

FIBA：min.50％ (Level 1, permanent wooden flooring)、min.40％ (Level 1, mobile wooden flooring)
　　　 25-40％ (Level 2 and 3, permanent synthetic flooring)

AAA method スポーツ表層面の衝撃吸収性
試験方法

　AAA method は、EN 14808 の進化型の試験方法です。EN 14808 の試験機は、通称 Artificial Athlete と呼ばれていることから、この進化型の試験機は Advanced Artificial Athlete の頭文字をとって、AAA（Triple A）と呼ばれています。

　この試験機では、バネが取り付けられている質量 20kg の錘を、55mm の高さから落下させ、落下の瞬間から表層面に衝撃を与えるまでの加速度を記録します。この力の減少の割合と、基準の力（理論上のコンクリート面にかかる力）から、衝撃吸収性（パーセント）を求めます。
　各種スポーツ団体のフィールドテスト基準値は以下の通りです。


FIFA：60-70％ (FIFA Quality Pro)、55-70％ (FIFA Quality)

World Rugby：55-70％

FIH：45-60％(Global)、40-65％(National)

JHA：45-60％(Global)、40-65％(National)

JFA：50-70％

JRFU：50-70％

JAAF：50-70％
